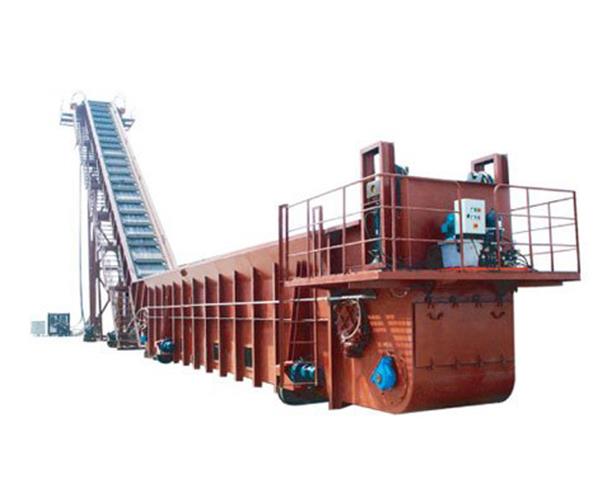

刮板捞渣机的组成部分

刮板捞渣机是由壳体部分、链条刮板部分、动力驱动部分、控制系统部分及备件组成

1. 壳体部分


由外壳、溢水斗、上层运行水槽、下层回行底槽、疏水管、链条限位装置、链条喷水装置、动力驱动平台、张当装置系统、冷却水系统、移动框架、地基钢轨等部分组成。壳体采用钢板及型钢焊接结构,下层回行底槽采用普碳钢板铺设铸石板防磨,为干式便于热态运行检查和维护,在客体底部设有移动框架地基钢轨,整个除渣装可侧向外移便于检修。海水冷却时外壳及上层水槽内衬防腐钢板并带有阴极保护装置。

  2、链条刮板部分

由主动轮系、链条刮板、回行轮系、链条弹簧张紧装置以及阴极保护装置等部件组成,各部分在生产车间总试后分别装箱出厂。

链条采用高强度合金材料的镁锻链,刮板由碳钢板焊接经特殊处理,具有较好的耐磨性,刮板链结构合理可图可避免链条运转时的松弛、跑链、轧链与断链等弊病,链条主动轮采用分体式结构,使维修与拆换方便,回行轮主轴部分采用迷宫式轴封,具有良好的密封性能,张紧装置位于壳体后上部两侧,它使链条的拉近可得到调整并且有力矩、位移指示报警系统,使链条处于合适的拉紧度。海水冷却时,在链刮板上装有相应的阴极保护装置。

  3、动力驱动部分

由交流电动机带动液压变速马达及齿轮变速箱,采用柔性联轴节连接,使链条可随负荷自动变速调节并且由力矩保护功能。

  4、控制系统部分

除渣装置控制系统具有动力控制监视、旋转振动监视、冷却水温控制、流量、声光报警功能,系统采用可编程序控制器来实施被控端的控制与操作。PC以程序控制为主,结合微机单回路调节,具有高可靠性,能适应工业现场的高温、冲击、震动等恶劣环境,而且控制精度高、速度快、编程语言简单方便。因此,它既有计算机的功能完备、灵活性和通用性能强的特点,也具备了控制简单、易懂、操作方便等优点。
